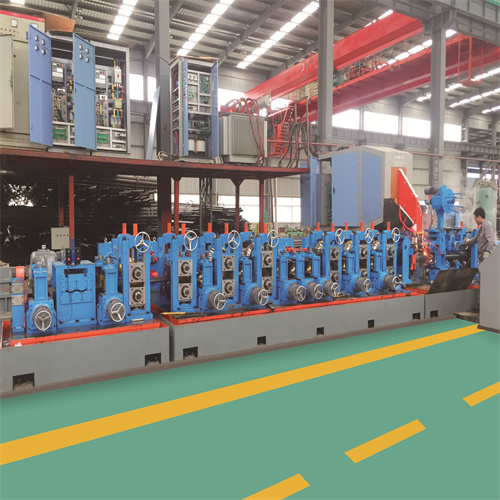

Техническая схема производственной линии:
{SteelTape}→→ Разматыватель с двумя головками →→Резак и сварочный аппарат с полосовой головкой→→Спиральный аккумулятор→→Формовочная секция (Узел правки + Главный приводной блок + Формовочный узел + Направляющий блок + Узел высокочастотной индукционной сварки + Прижимной ролик) + Рама для снятия заусенцев →→Блок охлаждения →→ Узел калибровки и правки →→Холодная пила под компьютерным управлением →→ Бивальный стол→→Полуавтоматическая упаковкамашина
| Спецификация стальных труб | |
| Диаметр круглой трубы | Φ50 - F127 мм |
| Толщина трубы | 1,5 - 5,0 мм |
| Квадратные и прямоугольные трубы | 40x40 - 100x100 мм |
| Толщина трубы | 1,5 - 4,0 мм |
| Длина трубы | 6-12 мин. |
| Допуск по длине | 0-6 мм |
| Спецификация стальной ленты | |
| Материал | Углеродистая сталь (δb≤500 МПа, δs≤235 МПа) |
| Внутренний диаметр | Φ470-Φ510мм |
| Наружный диаметр | Φmax=1800 мм |
| Ширина полосовой стали | 160 мм-400 мм |
| Толщина полосовой стали | 1,5-5,0 мм |
| Максимальный вес8 | 8,0 тонны |
| Электрическая установленная мощность | ОН.600 кВт |
| Скорость линии | 1,5 мин.3/ч |
