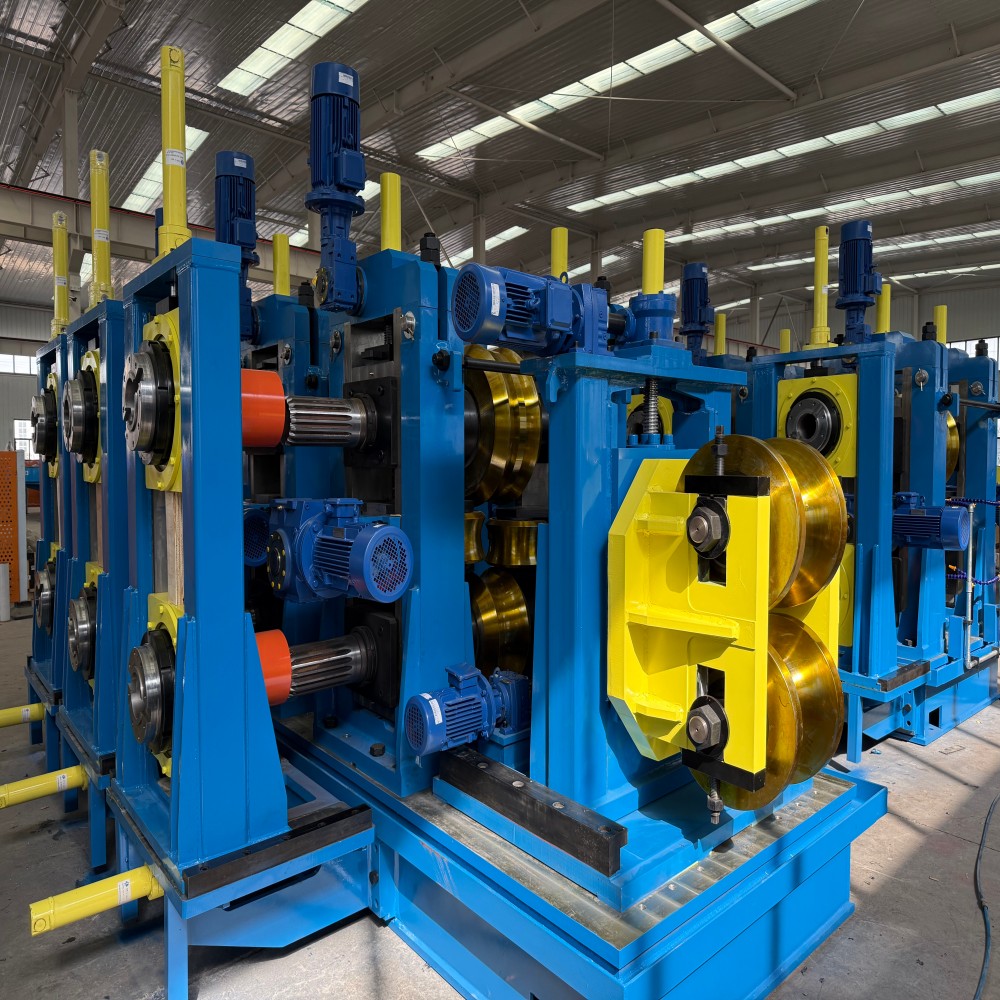

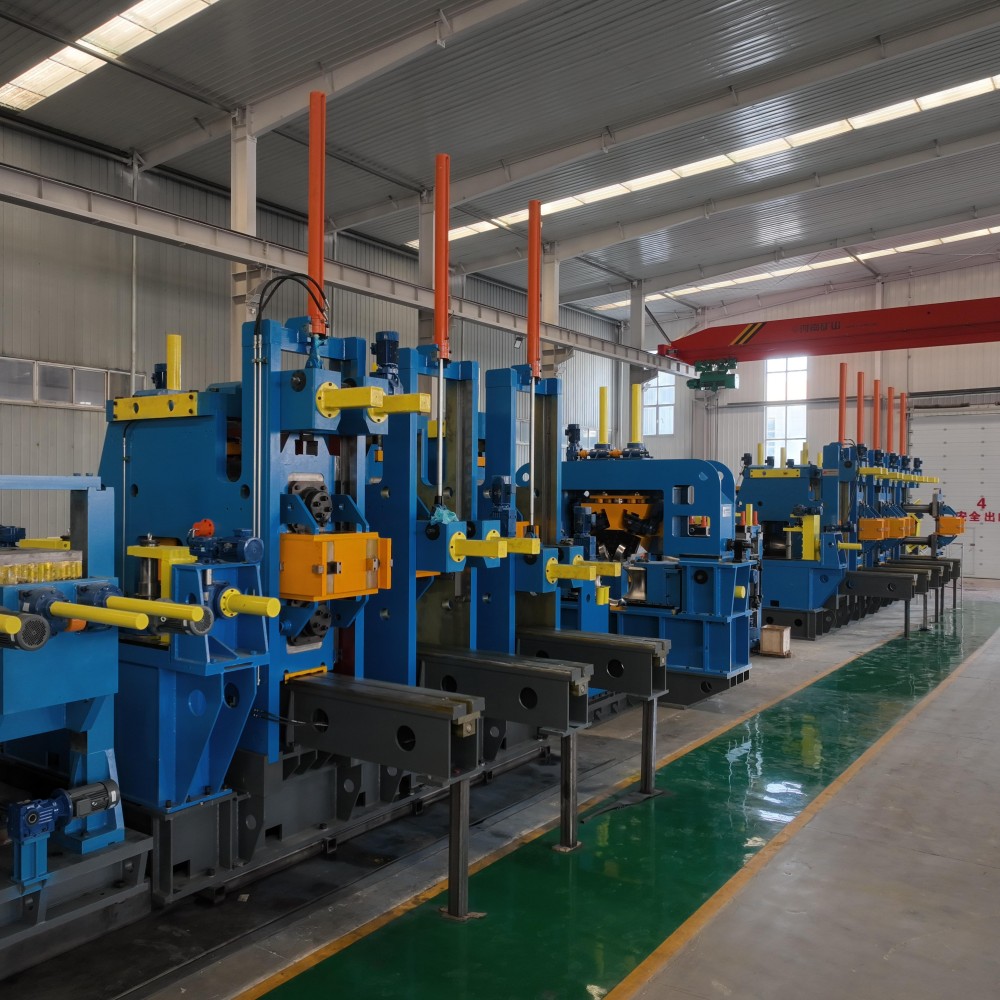

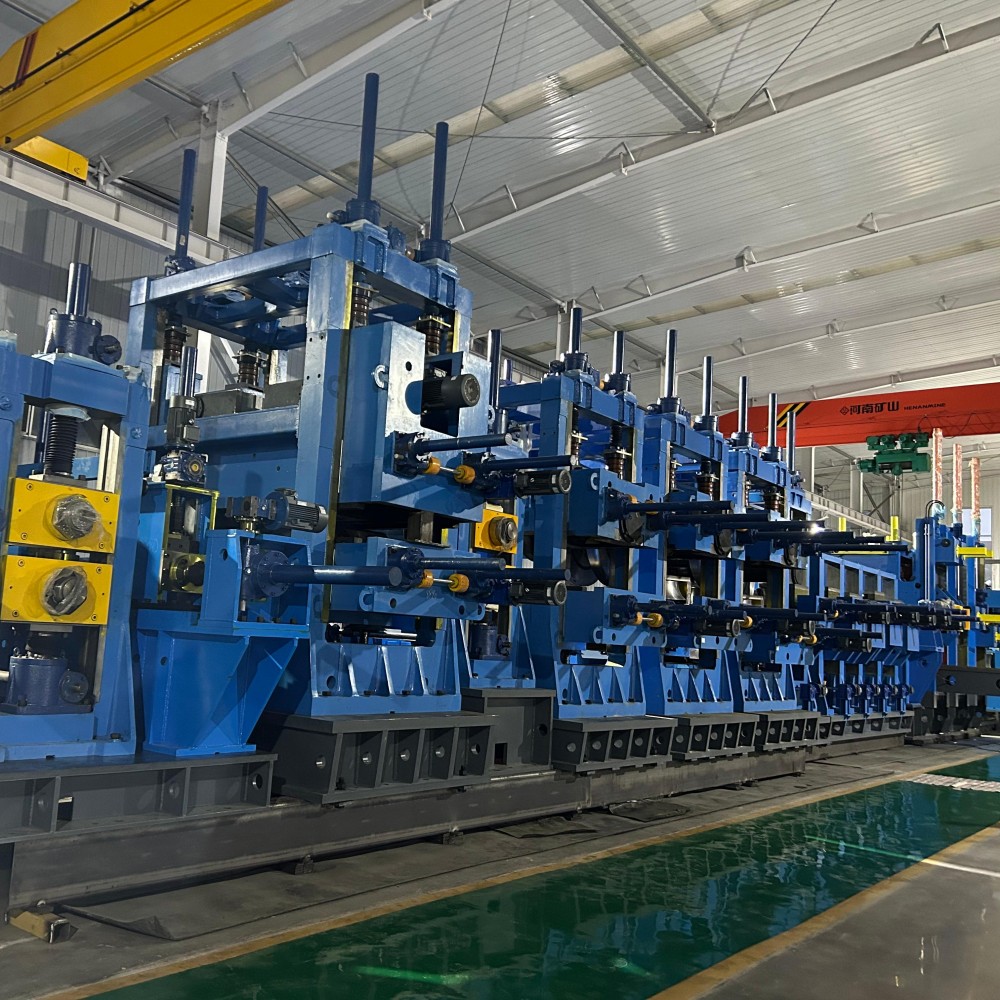

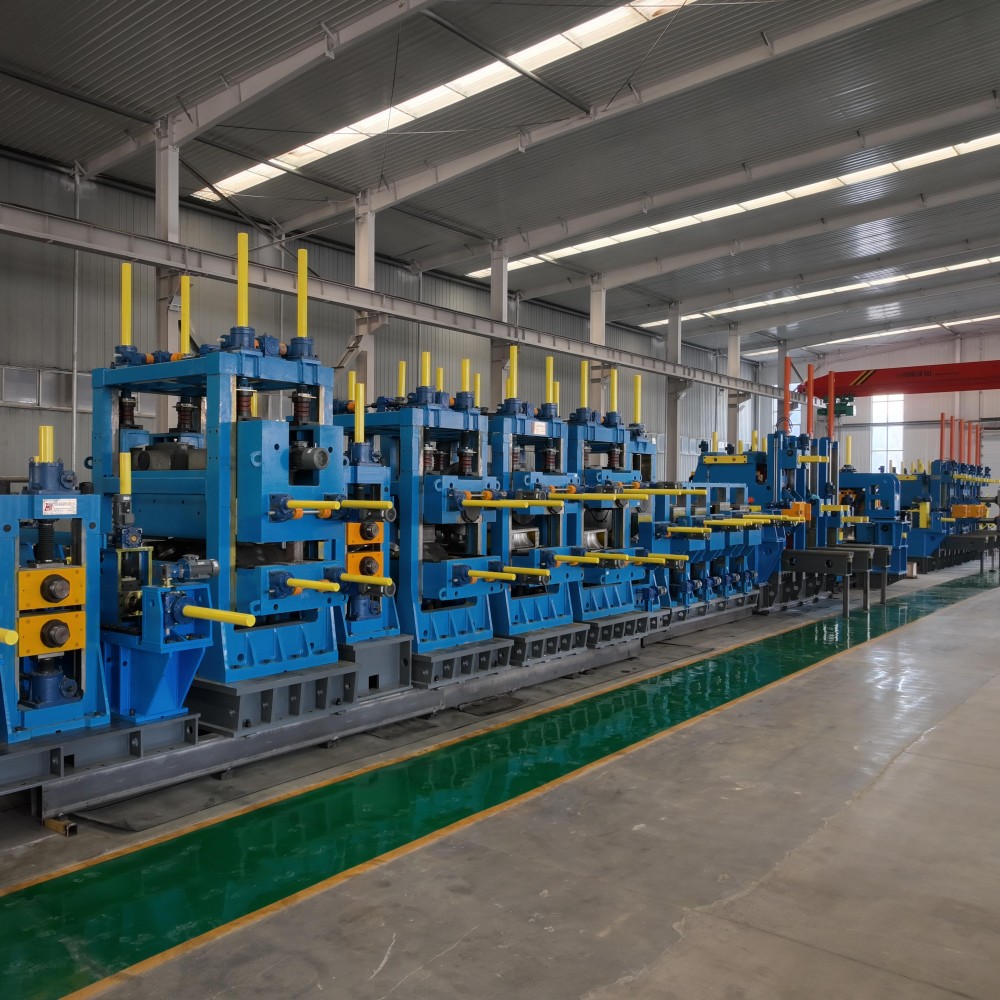

Предлагаемая трубчатая мельница представляет собой комбинацию оборудования, установленного в линии для производства высокочастотных сварных сварных труб (HFIW) углеродистой стали. Процесс включает в себя холодное образование углеродистой стальной полосы в круговых формах, продольного воздействия, размера, преобразования в указанную форму и резку в предварительно определенную длину.
Закал и катушка CAR → UncioLer с пилером и удерживаемым рулоном → SevenRollFlattener → полуауто-сдвиг и конечный сварщик → Спиральный аккумулятор → Формирующая машина → Формирование (FF) Индукционная сварка с высокой частотой. Тестер → Отжиг на швар → Рисунок → Охлаждение воздуха → Охлаждение водяного охлаждения → Размеры → Мельничная пила → Столловый таблица вытягивания (промывание воды) → Выпрямитель → Конец трубы и машина для съемки → Гидростатический тестер → U.T. Тестирование вне линии → взвешивание и измерение → покраска и маркировка → Упаковка → Складирование
Производственный ассортимент
| Тип производства | Круглые трубки |
| Круглая трубка OD | Мин 152 мм, максимум 426 мм |
| Толщина трубки | Мин 4,0 мм, максимум 14,0 мм |
| Длина вырезания трубки | Мин 8 метров, максимум 18 метров |
| Стандарт трубки | API 5L X42 - X80, J55/ ASTM A53, A513 |
▪ Допуски на продукт
| Внешний диаметр | В соответствии с любым соответствующим международным стандартом |
| Вырезать допуск | +-3 мм |
▪ Спецификация строки
| Скорость линии | Макс 24 м/мин |
| Направление работы (Чтобы быть подтвержденным покупателем) |
Влево → справа или Влево → справа |
| Скорость резьбы | 10 м/мин |
| Сварка | Высокочастотная индукционная сварка |
| Рекомендуемый сварщик индукции HF | Твердый тип состояния |
▪ Объединенные коммунальные услуги и условия труда (ответственность покупателя)
| Электроснабжение | AC 415Volts ±10%, 50Hz±1%,3Phase |
| Электроснабжение. Контроль | AC 220Volts ±10%, 50Hz±1%,1Phase |
| Охлаждающая вода | Промышленная вода, температура ниже 30 ° C |
| Температура окружающей среды | -10 до 40 ℃ |
| Влажность | Max 90% |
| Кондиционер | Отдельная комната, необходимая для управляющих панелей |
| Гидравлическое давление | Мин 70, максимум 100 кг/см2 |
| Пневматическое давление | Мин 5, макс 7 кг/см2 |
| Давление | 2 кг/см2 |
